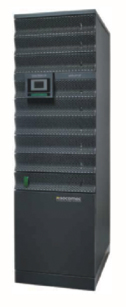

Socomec Modulys Green Power 2.0 UPS モジュール式UPS 25-600kVA
Socomec Modulys Green Power 2.0 UPS モジュール式UPS 25-600kVA
特長
完全にモジュラー化されたシステムかつ、各モジュールに制御基板を持たせて
いるのでシングルポイントフェイラーとなる部分がありません。
いるのでシングルポイントフェイラーとなる部分がありません。
●キャビネット1台でプラグインパワーモジュール(25kVA x 最大8台)
●最大3キャビネットまで並列可能(最大600kVA)
●プラグインバイパスモジュール
●モジュールバッテリー方式
●ダブルコンバージョンモードで最大96.5%の高効率
●主要パーツは冗長設計です
●主要パーツはホットスワップ対応
●N+1もしくはN+x構成が可能(最大600kVA)
●力率1.0
●省スペース、高電力密度
●上部もしくは底部から入力に対応(オプション)
●上部排熱モジュール
●MTBF > 600,000時間(単機)
最短で障害に対応できる高い可用性(MTTRは最小限)
万一、障害が発生した場合、専門的な知識がなくても視覚や 遠隔警報によりお客様自身で障害箇所の判断が可能です。ま た、主要機能はモジュール化及びホットスワップ対応なので、 障害箇所を交換するだけで負荷に影響を与えず迅速に対処 する事が可能です。
1.ミミックパネル
2.ホットスワップ プラグイン対応 パワーモジュール(25kVA)
3.ホットスワップ プラグイン対応バイパス
4.スイッチ
5.入力/出力電源ケーブル接続端子
6.通信カード(オプション)用スロット
– ADCカード(接点入力3、出力4+RS485)
– Net Vision カード(イーサネット、
SNMP, SMT等の多彩なプロトコルに対応)
2.ホットスワップ プラグイン対応 パワーモジュール(25kVA)
3.ホットスワップ プラグイン対応バイパス
4.スイッチ
5.入力/出力電源ケーブル接続端子
6.通信カード(オプション)用スロット
– ADCカード(接点入力3、出力4+RS485)
– Net Vision カード(イーサネット、
SNMP, SMT等の多彩なプロトコルに対応)
MODULYS Green Power 2.0 UPS 仕様
| 出力容量 | |
|---|---|
| kVA | 25~200kVA |
| kW | 25~200kW |
| パワーモジュール数(1 キャビネット当り) | 1~8 |
| パワーモジュール冗長構成 | N+x |
| UPS キャビネット最大並列構成 | 最大 600kW(最大 3 キャビネット x 200kW) |
| 入力 | |
|---|---|
| 電圧 | 400V 3 相 4 線(340V~480V) |
| 周波数 | 50/60Hz ±10% |
| 力率 / THDI | >0.99/<3% |
| 出力 | |
|---|---|
| 電圧 | 380/400/415V±1% 3 相 3 線または 4 線 |
| 周波数 | 50/60Hz ±0.1% |
| 電圧歪み率 | <1%(線形負荷), <4%(IEC 62040-3 に応じて非線形負荷) |
| 短絡電流 | 最大 3×ln |
| 過負荷 | 10 分で 125%、1 分で 150% |
| クレストファクター | 3:1 |
| バイパス | |
|---|---|
| 電圧 | 定格出力電圧 ±15%(10% to 20% に設定可能) |
| 周波数 | 50/60 Hz ±2%(発電機に対応可能) |
| 効率(TÜV SÜD 検証済) | |
|---|---|
| オンラインダブルコンバージョンモード | 最大 96.5% |
| 運転環境 | |
|---|---|
| 温度 | 0°C~40°C(バッテリー寿命を配慮すると 15°C~25°Cが最適) |
| 相対湿度 | 0-95% 結露なし |
| 最高高度 | 1000m ディレーティングなし(最大 3000m) |
| 音響レベル(1m 時) | <55dBA |
| UPSキャビネット外形寸法 | |
|---|---|
| W×D×H | 600×890×1975mm |
| 重量(空キャビネット) | 210kg |
| 保護 | IP20 |
| 規格 | |
|---|---|
| 安全性 | EN62040-1, EN60950-1 |
| EMC | EN62040-2 Class C2 |
| 性能 | EN62040-3(VFI-SS-111) |
| 製品認証 | CE |
| パワーモジュール | |
|---|---|
| 高さ | 3U |
| 重量 | 34kg |
| タイプ | ホットプラグイン / ホットスワップ可能 |
| MTBF | >600,000 時間 |
| バッテリーモジュール | |
|---|---|
| タイプ | 制御弁式鉛蓄電池 |
| 保護 | 各バッテリーモジュール毎にヒューズまたは開閉器を装備 |
| 重量 | 標準モジュール A,B / 1 セット 190 kg |
| 大容量キャビネット / 1 セット 1600 kg | |
| 標準バッテリーキャビネット | |||
|---|---|---|---|
| バッリーモジュール収容数 | 標準モジュール A(1-5 セット) | 標準モジュール B(1-10 セット) | 大容量キャビネット(1 セット) |
| 寸法 W×D×H | 1100(400+700)×890×1975mm | 1900(500+700+700)×890×1975mm | 165(0500+1150)×890×1975mm |
| 重量(バッテリーモジュール含まず) | 550kg | 950kg | 650kg |
大容量キャビネットは 1 セット追加する毎に横幅 1150mm と重量が追加されます。 バックアップ時間はご要望にあわせ容易に設計が可能です。詳しくは営業担当までご相談ください。
| バックアップ時間 | 25kVA | 50kVA | 75kVA | 100kVA | 125kVA | 155kVA | 175kVA | 200kVA | |
|---|---|---|---|---|---|---|---|---|---|
| 標準モジュールA | 1セット | 1 | – | – | – | – | – | – | – |
| 標準モジュールA | 2セット | 9 | – | – | – | – | – | – | – |
| 標準モジュールA | 3セット | 17 | 5 | – | – | – | – | – | – |
| 標準モジュールA | 4セット | 26 | 9 | – | – | – | – | – | – |
| 標準モジュールA | 5セット | 34 | 13 | 7 | – | – | – | – | – |
| 標準モジュールA | 6セット | 42 | 17 | 9 | 5 | – | – | – | – |
| 標準モジュールA | 7セット | 50 | 21 | 12 | 7 | – | – | – | – |
| 標準モジュールA | 8セット | 56 | 26 | 14 | 9 | 6 | – | – | – |
| 標準モジュールA | 9セット | 65 | 29 | 17 | 11 | 8 | 5 | – | – |
| 標準モジュールA | 10セット | 78 | 34 | 19 | 13 | 9 | 7 | – | – |
| 大容量キャビネット | 1セット | 82 | 34 | 18 | 10 | 5 | – | – | – |
| 大容量キャビネット | 2セット | 194 | 82 | 49 | 34 | 24 | 18 | 14 | 10 |
| 大容量キャビネット | 3セット | 319 | 134 | 82 | 57 | 43 | 34 | 27 | 22 |
